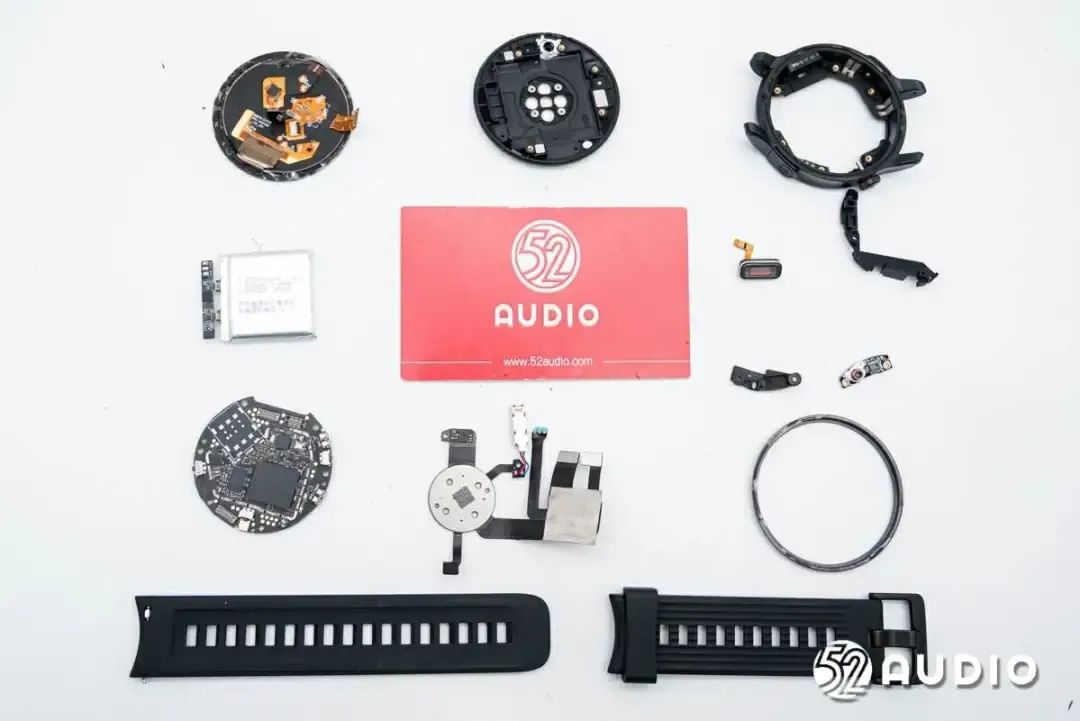

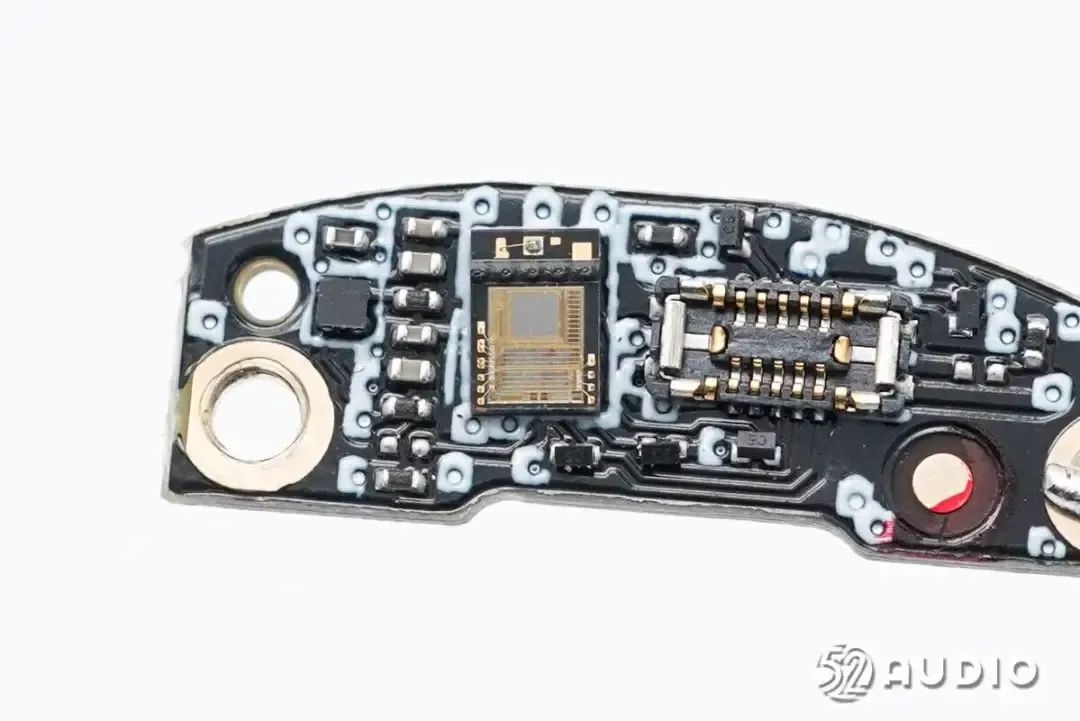

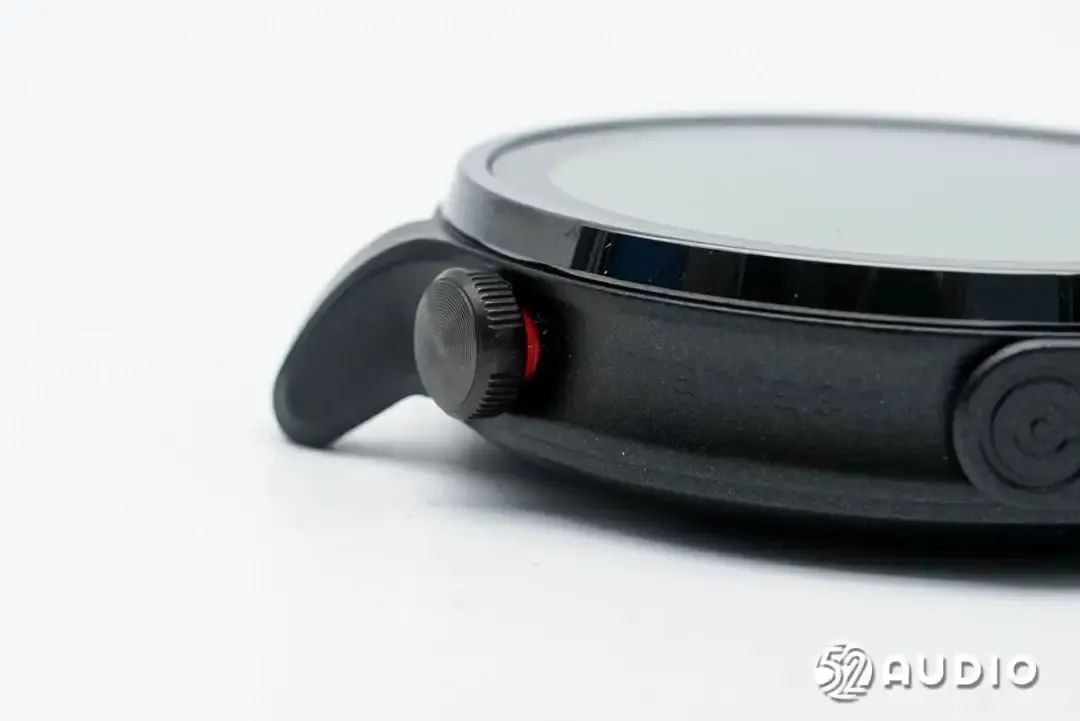

近日，智研所拆解了美碳Belief運動手表，發現其旋轉表冠內采用了美芯晟超小尺寸、高性能、低功耗的光學追蹤傳感器MT3503，支持表冠旋轉翻頁、縮放地圖、點擊進入下一級、開始運動等智能控制功能。

MT3503集轉軸旋轉角度檢測、按鍵按壓檢測和二維平面位移檢測于一身，其核心搭載了集成運動導航算法的高速圖像傳感器和850nm VCSEL發射器，大像素陣列和高精度算法使角度檢測精確至0.1度，以卓越的性能捕捉每一絲細微的運動變化，仿佛為設備賦予了“毫米級”的感知能力。

此外，MT3503對表軸等材質兼容性好，其強大的兼容性和片內校準功能，讓設備制造商無需為復雜的裝配公差而煩惱，大幅降低了生產成本，同時確保了產品的高一致性。而高達10kV的靜電防護能力，則讓設備在各種環境下都能穩定運行，為用戶提供持久可靠的科技體驗。

產品特性：

• 同時集成旋轉檢測和按鍵檢測功能

• OLGA封裝3.00mm x 2.10mm x 0.48mm小尺寸

• 24*24超大pixel感應區，景深范圍大，檢測高度覆蓋0.5mm~30mm

• 分辨率高達5000 CPI (STS不銹鋼平面)，表冠旋轉速度支持最大900RPM

• 超低功耗設計，典型電流為工作模式550uA，睡眠模式5uA，待機模式1.5uA

• 內置OTP，支持CPI校準，校準精度0.625%

• 支持1MHz I2C通訊，支持SDA/SCL Swap功能，同一總線上雙器件可同時使用

• 支持2-wire SPI接口集成VCSEL故障檢測功能

該芯片可廣泛應用于穿戴設備（如智能手表、VR/AR、頭戴耳機）和智能家居（如智能旋鈕），用于旋轉角度檢測、按鍵操作及位移跟蹤，為用戶提供精準、穩定的控制體驗。它將復雜的科技轉化為簡單直觀的操作，讓每一次觸摸、每一次旋轉都充滿科技的魅力，正在悄然改變我們的生活，讓未來觸手可及！

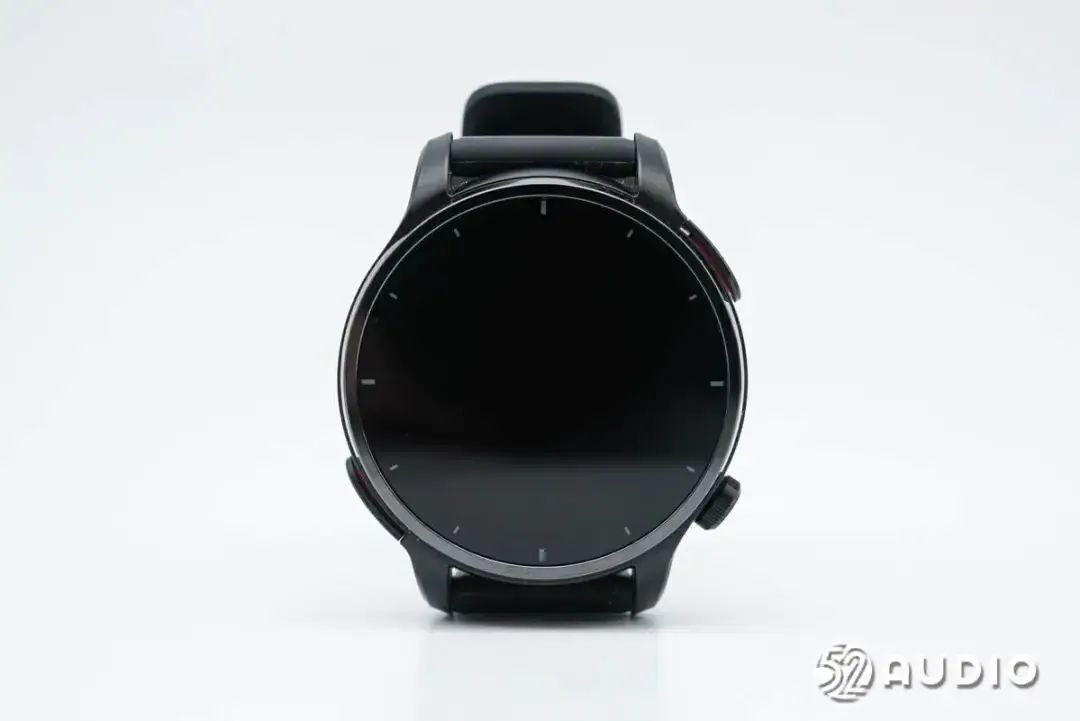

mentech美碳是一個致力于創造智慧低碳美好生活的高端戶外品牌，旗下產品有運動手表、全景相機、戶外電源、智能家電，以及戶外露營裝備、燈具、自行車配件等周邊產品。美碳Belief運動手表是一款專為戶外運動設計的產品，外觀上采用了康寧大猩猩玻璃，耐磨抗劃；搭載AMOLED彩色觸摸屏，提供清晰細膩的內容顯示。（點擊查看完整版拆解報告）
