隨著5G商用的到來，下游終端應用場景進一步豐富，用戶對設備的續航能力、用戶體驗等提出了更高的要求。與傳統有線充電相比，無線充電在安全性、靈活性和通用性等方面具有優勢，在智能手機、可穿戴設備、汽車電子、家用電器等領域具備廣闊的應用前景，市場空間巨大。同時無線充電行業產業鏈漸趨成熟，系統設計的改進、應用軟件和額定功率的多樣化正推動無線充電技術的發展。

Native Union推出一款磁吸無線充，自帶3米超長編織線纜，更加耐用，可以在沙發，床上方便使用無線充電，并支持蘋果7.5W無線充電和安卓15W無線充電。其無線充電主控芯片采用美芯晟MT5811，下面就對這款無線充進行拆解，看看內部設計和用料。

 Native Union 15W磁吸無線充開箱

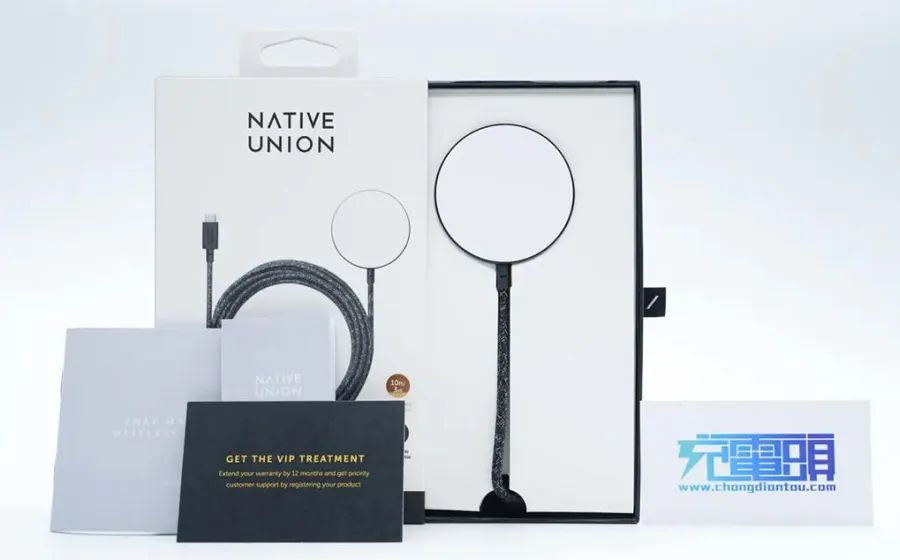

包裝盒正面印有Native Union品牌、產品外觀、名稱以及賣點，支持磁吸無線充以及15W功率；背面印有產品特性描述，此外還貼有信息貼紙以及防偽標簽；底部印有警示語、認證標識以及型號等信息。

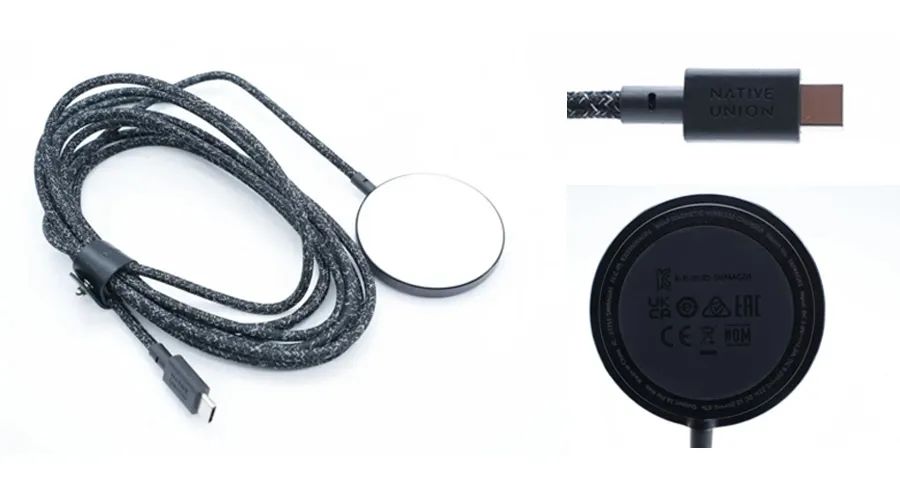

這款無線充自帶USB-C線纜，并采用黑白線編織工藝打造，整體外觀獨特且更加耐用。機身為經典圓盤設計，黑白色外殼。線纜兩端均做了抗彎折處理，USB-C線頭外殼上設計有品牌logo。無線充機身兩部分外殼貼合緊密，做工很好。底部有產品參數信息：

型號：SNMAG01

輸入：5V3A、9V2.22A、12V1.67A

輸出：15W Max

產品已經通過了CE、UKCA、EAC、NOM、KC認證。

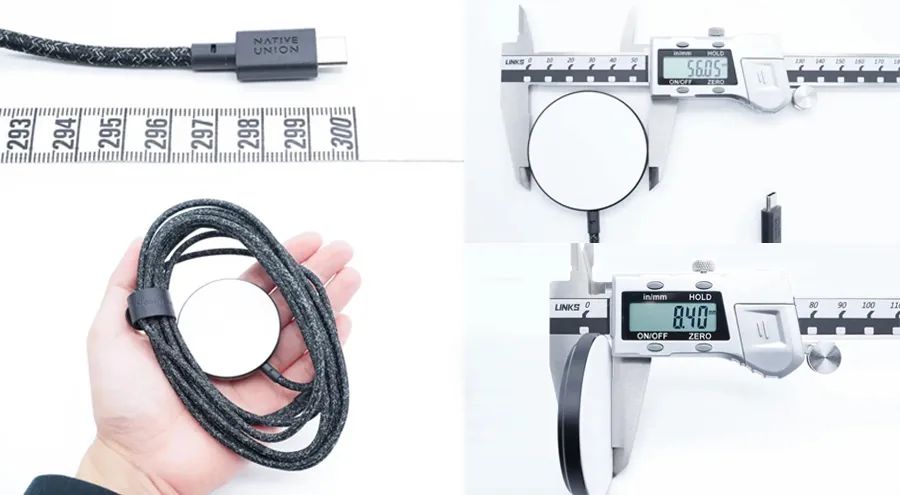

測得線纜長度達到了3米，機身直徑約為56.05mm，厚度約為8.4mm，重量約為111g，產品整體拿在手上的直觀感受如下圖。

產品使用場景一覽，和iPhone13 Pro Max相比，顯得很小巧。另外產品可以輕松將蘋果這款手機吸附起來，吸附力很好。通電后可以正常給手機進行無線充電。

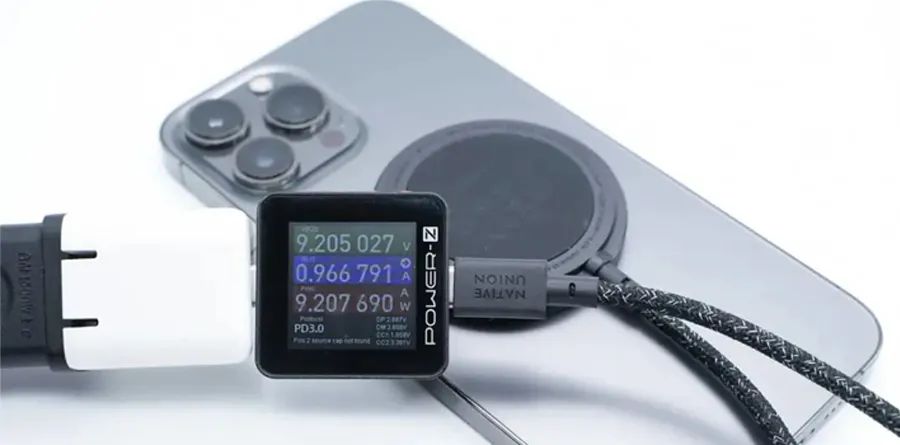

給iPhone 13Pro Max進行無線充電，使用ChargerLAB POWER-Z KM002C測得輸入功率為9.2V 0.97A 9.21W。

 Native Union 15W磁吸無線充拆解

對這款無線充的外觀，尺寸和性能有了大概了解后，下面繼續對其進行詳細拆解，看看做工和用料如何。

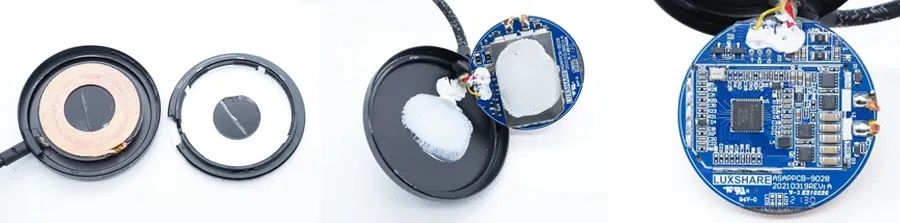

首先沿?zé)o線充外殼接縫撬開外殼，鋁合金外殼內部是無線充驅動電路以及線圈，白色面板固定在塑料支架上，與鋁合金外殼之間通過卡扣固定。電路板背面焊接屏蔽罩，屏蔽罩使用膠水固定在無線充電器外殼內部。無線充內置一塊圓形電路板，上方焊接輸入U(xiǎn)SB-C導線，右側焊接無線充電線圈，下方為指示燈焊盤，預留有指示燈的位置。

焊下電路板上面的屏蔽罩，下面是一顆無線充電主控和四顆全橋功率管，右側是五顆并聯的諧振電容。

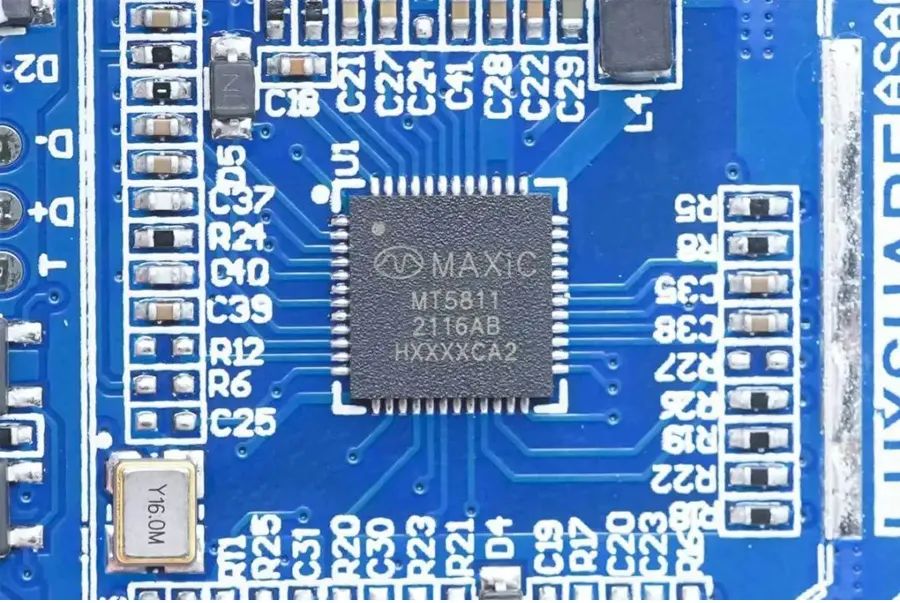

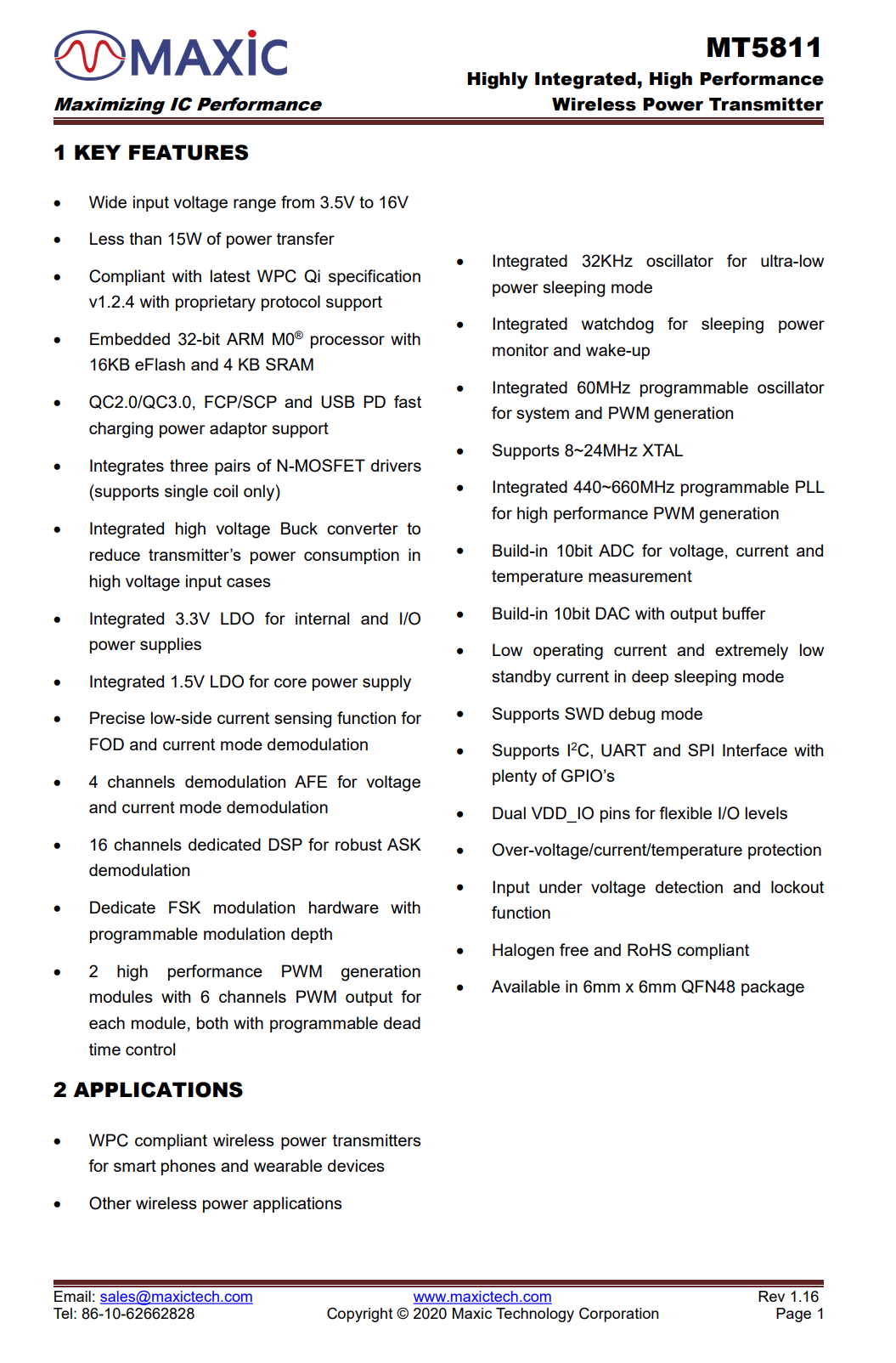

無線充電主控芯片采用美芯晟MT5811，這是一顆高度集成的無線充電SoC，支持3.5-16V寬范圍供電，支持小于15W的無線充電應用，芯片符合WPC Qi 1.2.4規范，并支持私有充電協議，芯片內部集成32位M0處理器，16KB eFlash和4KB SRAM。

MT5811支持QC，F(xiàn)CP/SCP和USB PD快充輸入取電，芯片內置三對半橋驅動器，用于同步降壓以及全橋驅動輸出。芯片內部集成高壓開關降壓，可降低無線充電器的空載功耗。芯片內部集成3.3V和1.5V LDO，分別用于內部電源以及核心供電。芯片支持過壓、過流、欠壓和過熱保護，確保無線充電安全進行。

美芯晟MT5811采用QFN6*6-48封裝，功能全面集成度高。

美芯晟無線充電方案還被摩米士MFi認證7200mAh磁吸無線充移動電源、魅族40W立式無線充電器、魅族17 Pro手機、魅族27W無線充、飚王智能車載無線充感應支架、travelmall多功能全球旅行充電器等數十款產品采用。

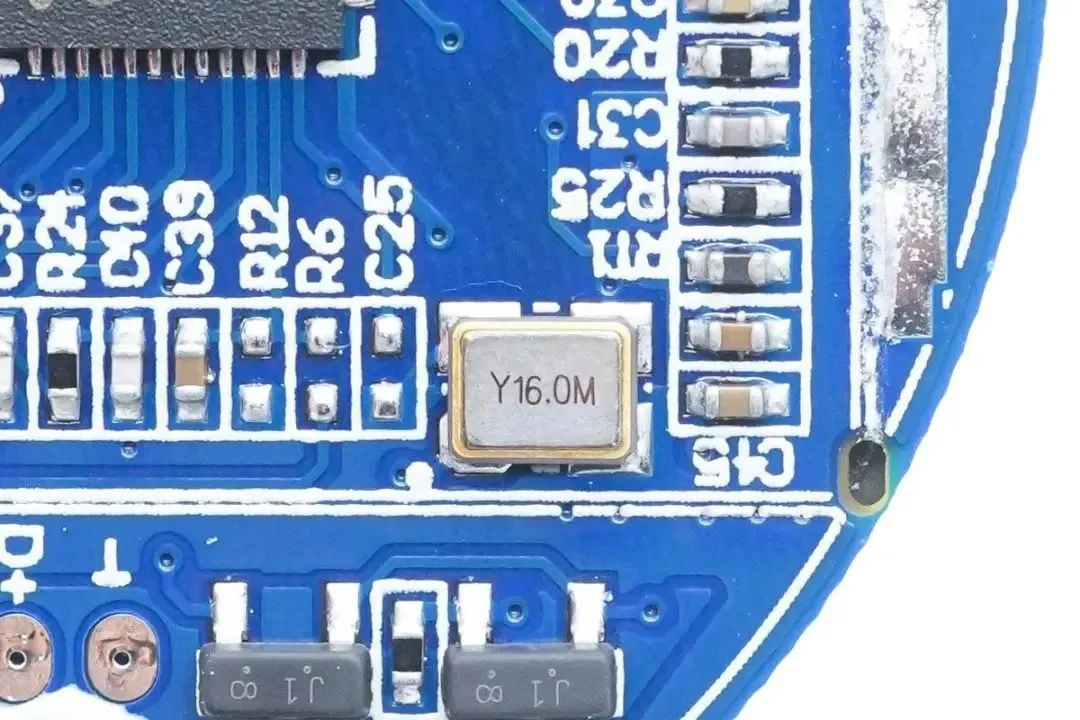

16MHz無源晶振，為MT5811無線充電主控提供時鐘，晶振右上角RT1熱敏電阻用于檢測無線充電器溫度，進行過熱保護功能。

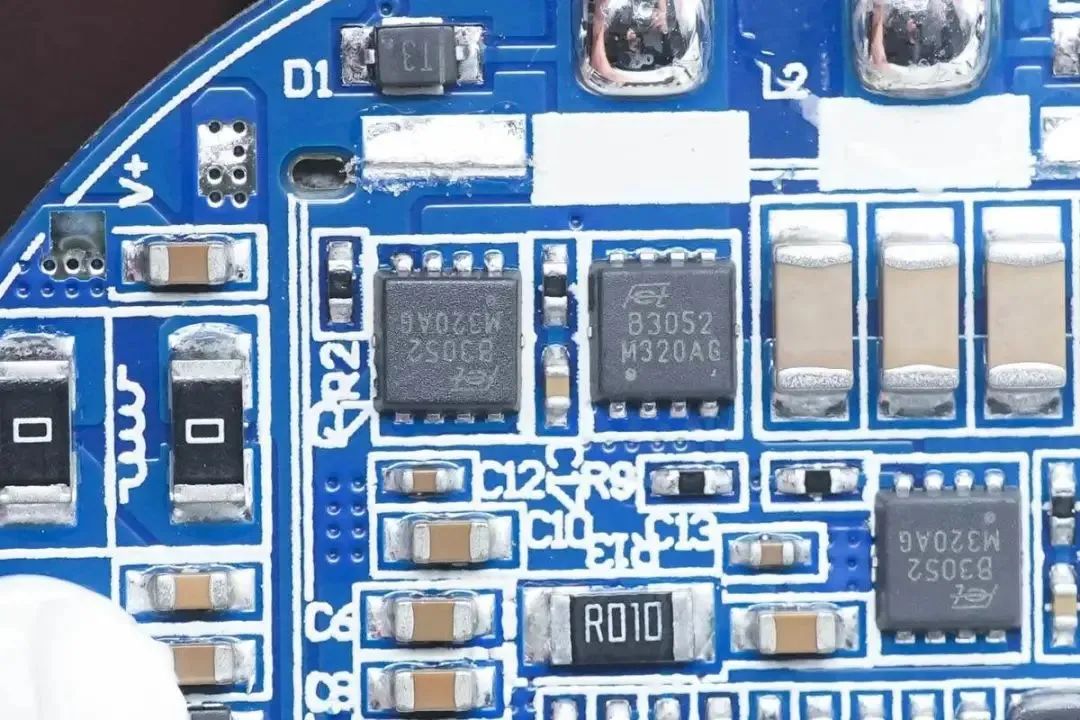

MT5811內置NMOS驅動器，無需外置驅動器即可直接驅動無線充電功率管。無線充電功率管來自東沅，型號FKBB3052，是一顆耐壓30V的NMOS，導阻為6.3mΩ，采用PRPAK3*3封裝圖片中使用兩顆組成半橋。

搭配另外兩顆FKBB3052組成的半橋，四顆管子組成全橋，用于無線充電輸出。

 充電頭網拆解總結

Native Union這款無線充電器自帶3米超長線纜，躺在床上或是沙發上都可使用，有效解鎖傳統無線充線纜長度受限，影響使用體驗的問題。無線充內置磁力吸附，支持蘋果7.5W無線充電，安卓15W無線充電，對于手機充電的支持非常好。

美芯晟MT5811無線充電主控芯片具有極高的集成度，將快充取電，開關降壓，MOS驅動等諸多功能集成于一身，打造了極簡的無線充電器設計。
