MT7200是一款連續導通模式的降壓恒流驅動芯片。在輸入電壓高于LED電壓時，能有效地用于驅動一顆或多顆串聯的LED。MT7200輸入電壓范圍最高可達55V，輸出電流可調。

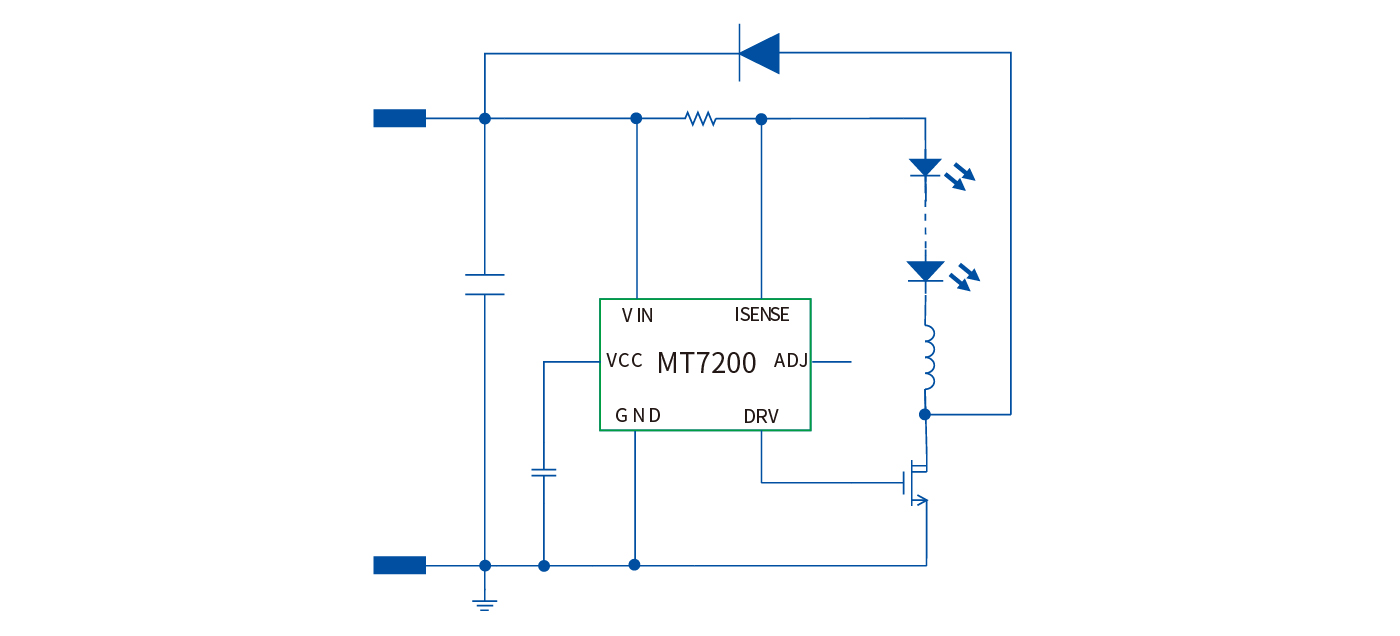

MT7200用于驅動外置功率MOS并可通過高端電流檢測電路設置LED平均電流，通過ADJ引腳可實現模擬調光和PWM調光，其中支持的PWM信號頻率最高可達20KHz。另外，可通過在ADJ腳與地之間增加一個外部電容來設定軟啟動時間。當ADJ引腳電壓低于0.2伏時，功率MOS截止，MT7200進入極低工作電流的待機狀態。

MT7200具有過熱調節（OTR）以及過溫關斷雙重保護，環境溫度升高后可自動降電流以確保系統可靠地工作。

• 外圍電路簡單，BOM成本低

• 單一引腳實現開/關、模擬調光和PWM調光

• 內置輸入線電壓補償，具有良好線性調整率

• 降低EMI的抖頻技術

• 效率高達97%

• 輸入電壓范圍寬

• 最大1MHz開關頻率

• 輸出可調的恒流控制

• 過溫自動調節功能

• LED短路/開路保護

• 輸出電流精度：±3%

• SOT23-6封裝
